氟碳漆廠家講述使用無機(jī)富鋅漆時應(yīng)注意的要點(diǎn)
導(dǎo)讀：無機(jī)富鋅底漆是以硅酸鉀（鋰）水溶液、鋅粉等組成，主要分為水性無機(jī)富鋅和醇溶性無機(jī)富鋅兩種，漆膜具有十···
無機(jī)富鋅底漆是以硅酸鉀（鋰）水溶液、鋅粉等組成，主要分為水性無機(jī)富鋅和醇溶性無機(jī)富鋅兩種，漆膜具有十分優(yōu)異的防銹性能、硬度高、耐高溫、干燥性能超群等性能優(yōu)勢，其突出特點(diǎn)就是可耐高溫400度。適用于噴砂處理至Sa2.5級的裸鋼表面、大氣環(huán)境下的鋼鐵構(gòu)件防腐蝕，以及容器罐內(nèi)、保溫層下的鋼鐵構(gòu)件防腐蝕。下面就跟著氟碳漆廠家一起了解該產(chǎn)品在使用過程中應(yīng)注意的要點(diǎn)。
無機(jī)富鋅底漆在使用過程中應(yīng)注意的幾大要點(diǎn)：
1、噴砂前處理
無論是醇溶性的還是水性的含鋅量都比較高，可達(dá)80%左右，為了使鋅粉起到作用，讓鋼材和鋅粉很親密的接觸。鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um，要是采用電工工具除銹需達(dá)到St3級。如果達(dá)不到，會影響附著力，造成漆膜開裂的情況。
2、噴涂方法
常用的噴涂方法有空氣噴涂和無氣噴涂，水性的更適合用空氣噴涂，空氣噴涂施工慢，但對于減少干噴有很大的幫忙而醇溶性無機(jī)富鋅底漆噴涂易產(chǎn)生干噴，但是效率更高一些。噴前可酌情添加稀釋劑。加太多了易導(dǎo)致流掛。
3、涂裝環(huán)境
涂裝的環(huán)境建議保持濕度在40%－60%。當(dāng)溫度＜0℃時要特別注意表面是否有結(jié)冰，對附著力會有影響。當(dāng)溫度＞40℃時，溶劑渾發(fā)的較快，需要適當(dāng)?shù)奶砑酉♂寗﹣硎褂谩?/span>
4、固化時間
無機(jī)富鋅涂料在低溫和低濕環(huán)境里，固化時候會比較久一些，可能需要幾天時間，通常施工4h到5h后可以噴灑清水來增加濕度。
5、涂層厚度
通常涂膜厚度在75μm左右。如果是只涂單層來使用，用于石油或化學(xué)品食管內(nèi)壁時，涂膜厚度要需達(dá)到90－100μm，太厚的話，漆膜容易開裂。

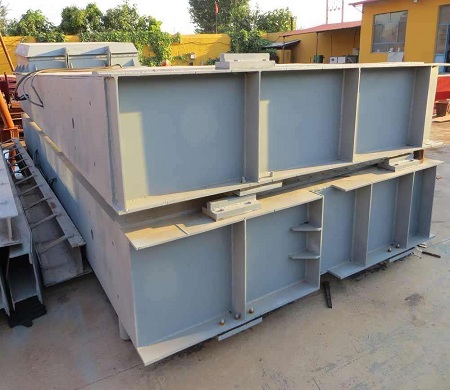

以上就是氟碳漆廠家為大家分享的無機(jī)富鋅漆在使用過程中應(yīng)注意的幾個要點(diǎn)，另外，由于該產(chǎn)品漆膜硬度高，柔韌度不夠，不太適合薄型的鋼結(jié)構(gòu)，更加適合于大型鋼結(jié)構(gòu)，大型鋼結(jié)構(gòu)不易變形，固化后更不容易破損。
- 上一篇：氟碳漆室外裝飾效果簡述
- 下一篇：金屬氟碳漆涂刷之后墻面出現(xiàn)坑洞的原因
